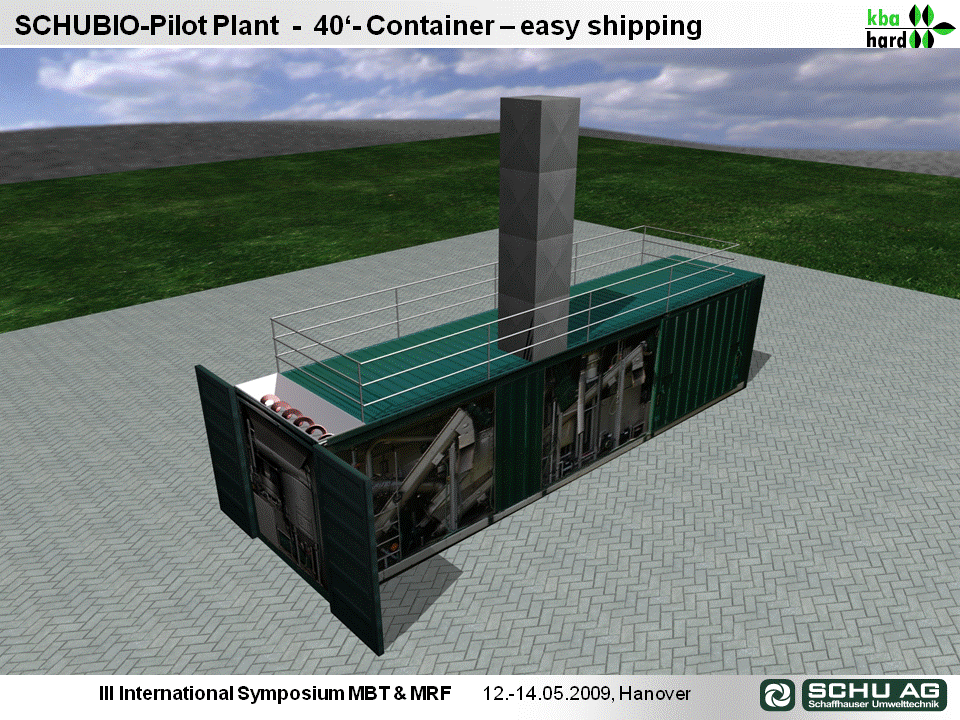

Container
3d Animation a
 |
Container
3d Animation b
|
Container
3d Animation c
|

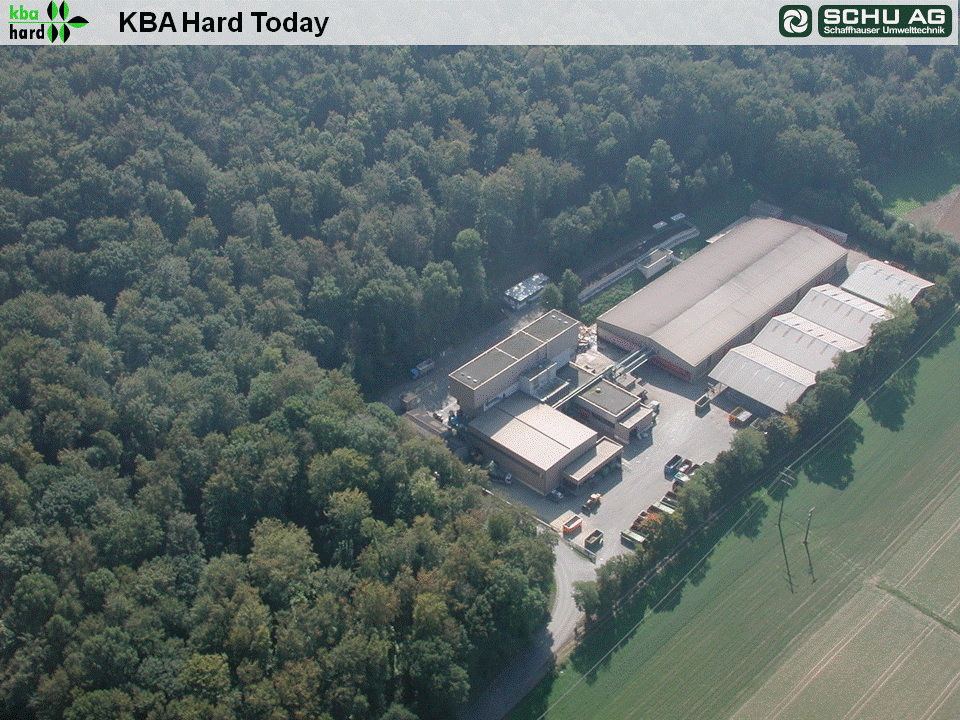

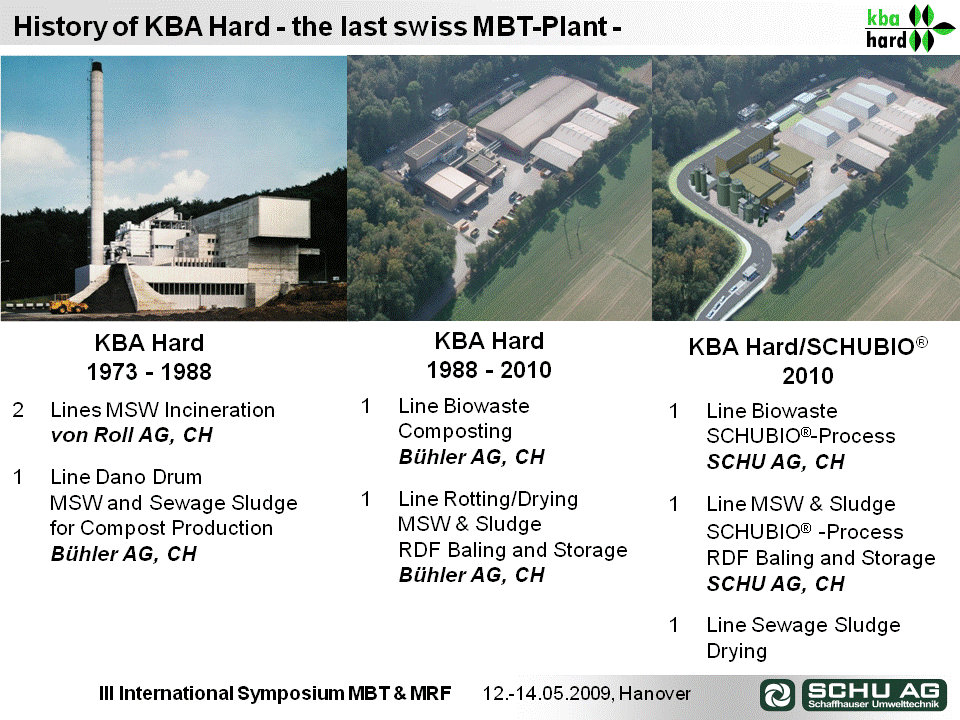

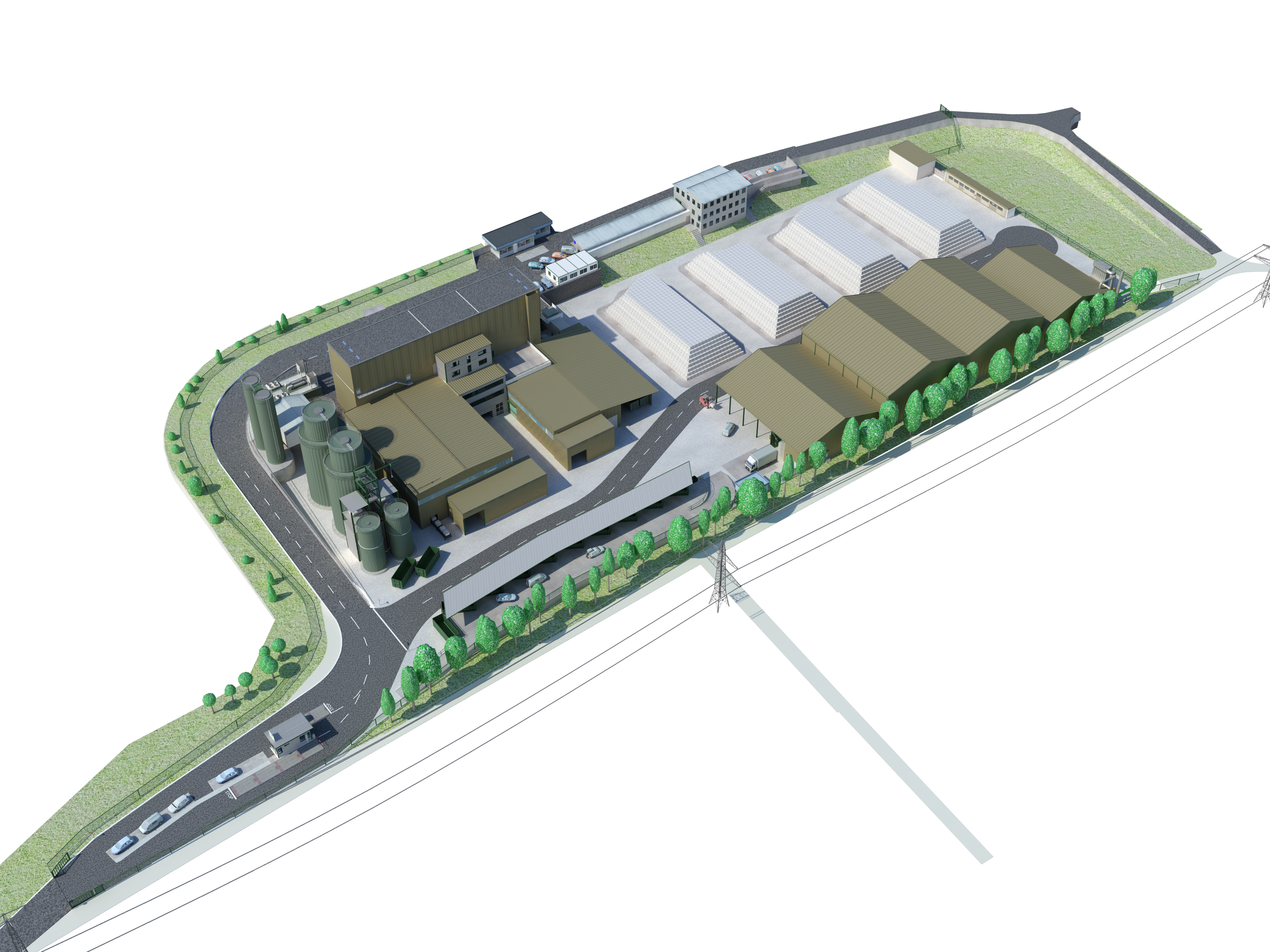

Bei der Erneuerung der KBA Hard in Beringen wird auf innovative Umwelttechnik gesetzt. Die Wahl fiel auf das SCHUBIO®-Verfahren der ortsansässigen Firma SCHU AG Schaffhauser Umwelttechnik. Im vorliegenden Beitrag wird die Erneuerung der KBA Hard, der einzigen in der Schweiz betriebenen MBA mit dem SCHUBIO®-Verfahren vorgestellt. Neben der Darstellung des Projektes werden die wesentlichen Merkmale des innovativen Verfahrens erläutert. Es wird die vollständige Verwertbarkeit der Produkte sowohl aus Restabfall als auch aus Bioabfall gezeigt.

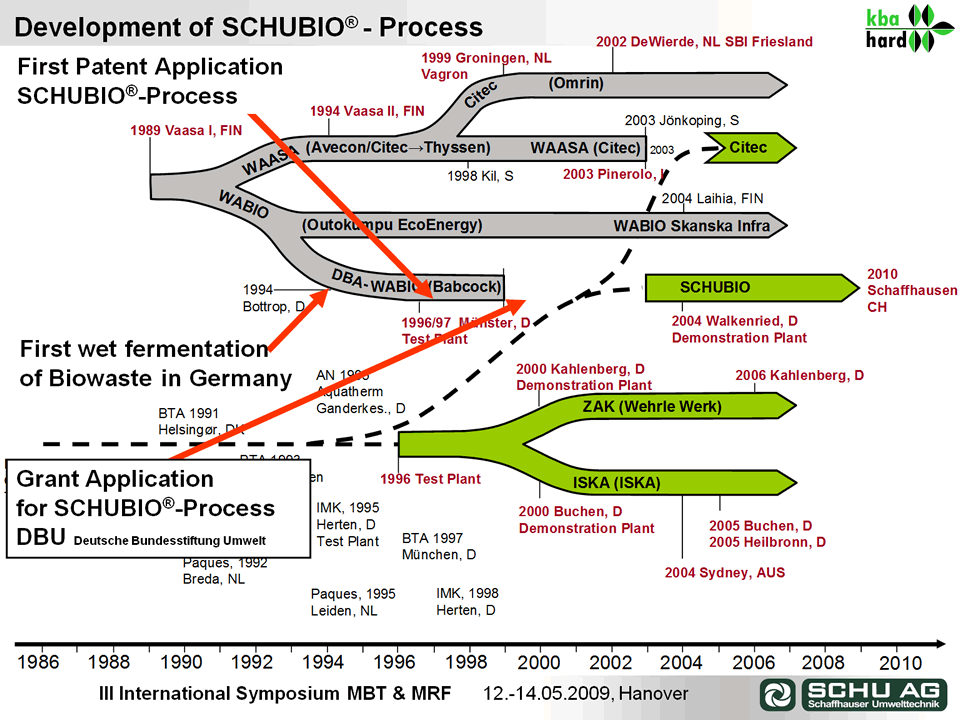

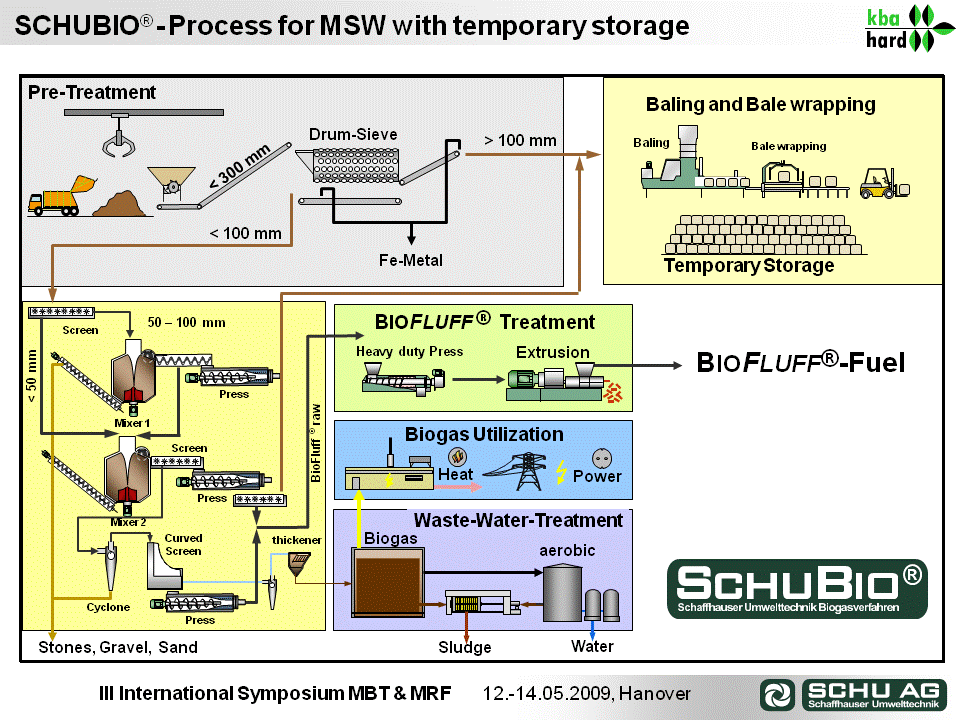

Das SCHUBIO®-Verfahren beruht auf langjährigen Erfahrungen aus der mechanisch-biologischen Abfallbehandlung und hat seine Wurzeln in den aus dem WABIO-Verfahren stammenden Nassvergärungsverfahren.

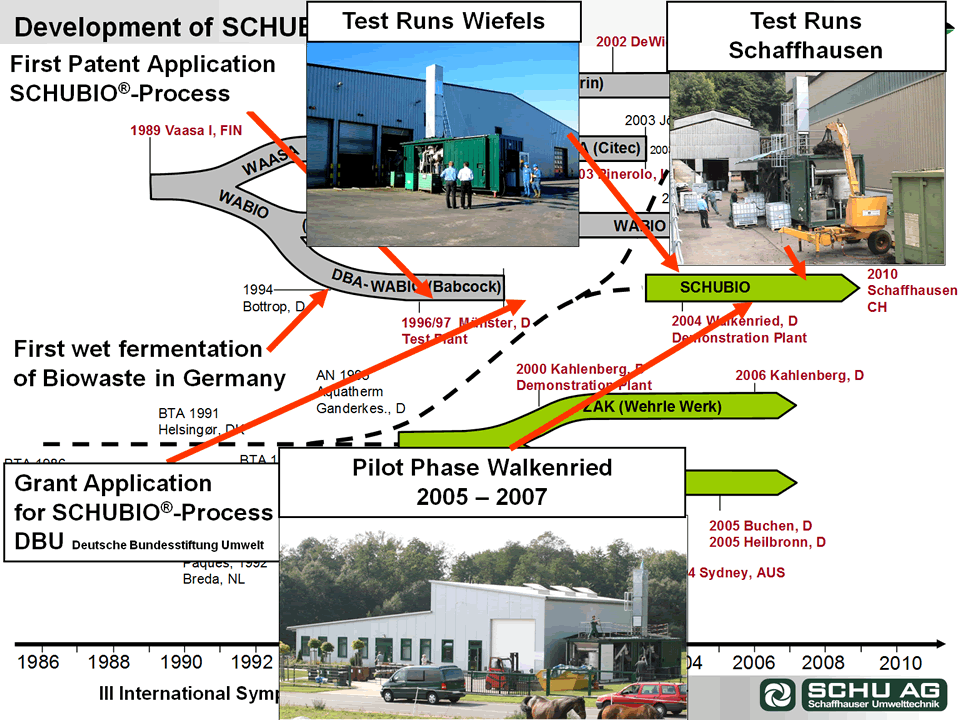

Restabfall wurde erstmals 1989 großtechnisch zusammen mit Klärschlamm in Vaasa, Finnland nach dem WABIO-Verfahren vergoren. Die DBA übernahm das Verfahren und baute in Bottrop die erste Bioabfallvergärungsanlage Deutschlands. Das DBA-WABIO-Verfahren wurde von Babcock nach dem Zusammenschluss der Umwelttechnik mit Steinmüller 1999 aufgegeben.

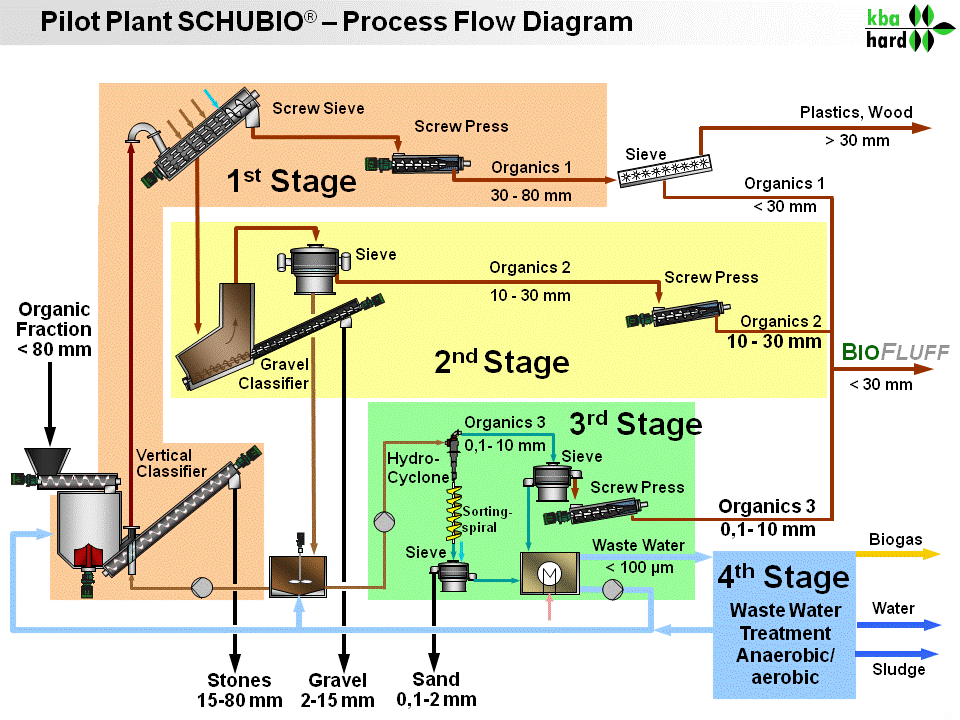

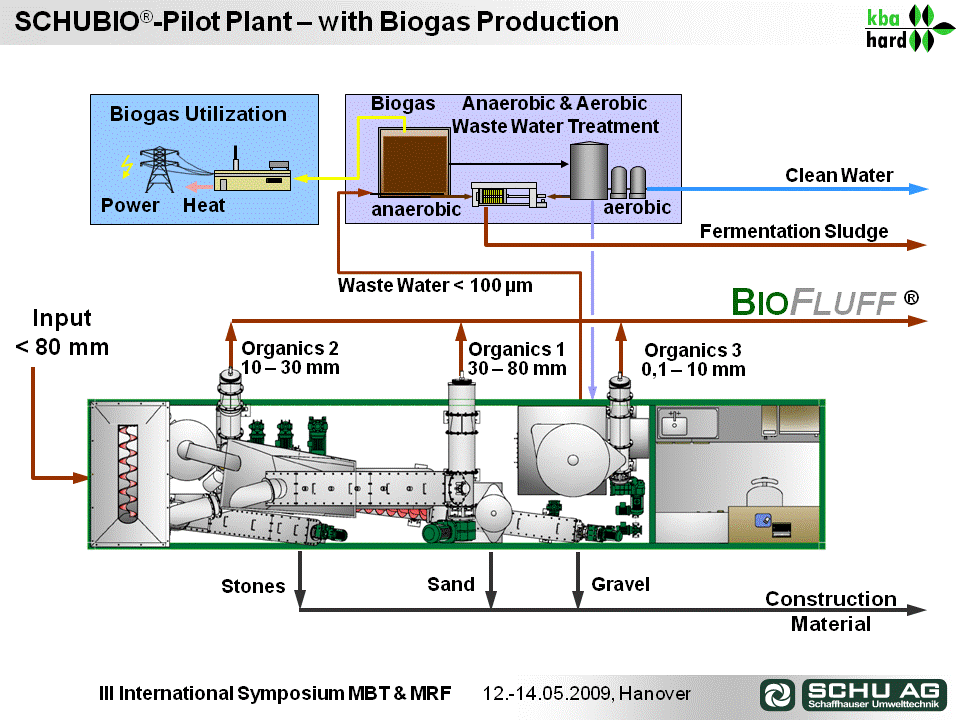

EcoEnergy hat die Philosophie der Aufbereitungstechnik des DBA-WABIO-Verfahrens zu einem Waschverfahren weiterentwickelt und zur Marktreife gebracht. Das SCHUBIO®-Verfahren, vormals NMT-Verfahren, wurde durch die SCHU AG Schaffhauser Umwelttechnik 2008 von der EcoEnergy GmbH übernommen.

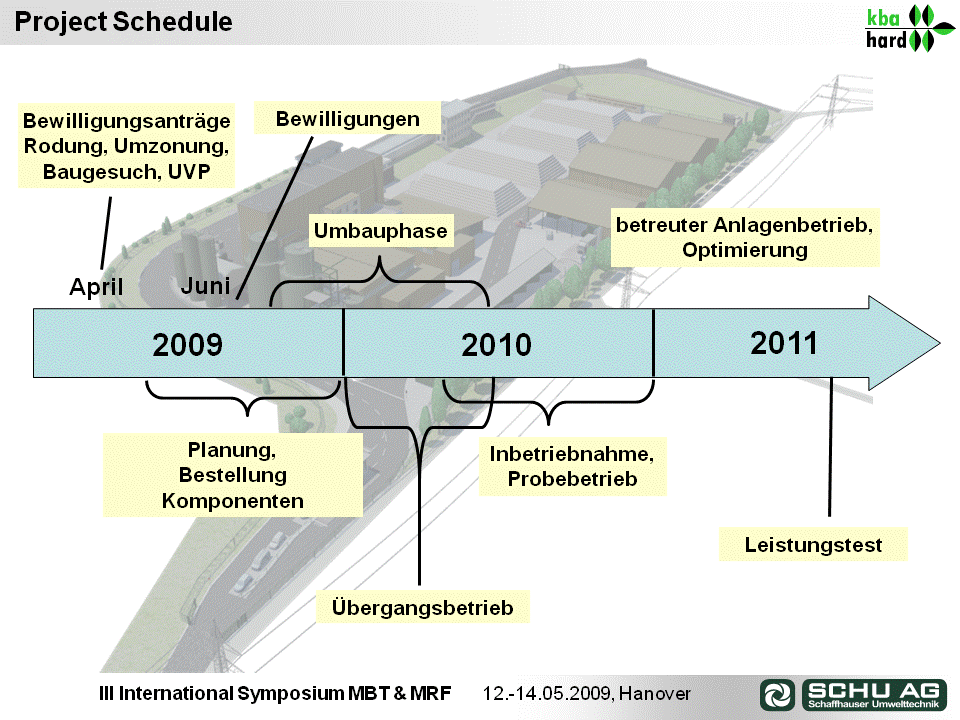

Die Inbetriebnahme der ersten großtechnischen Anlage in Schaffhausen, Schweiz ist für 2011 geplant.
The only operating mechanical-biological Swiss treatment plant for municipal waste and biowaste (KBA Hard) will be modernized and the SCHUBIO®-Process will be implemented for the first time on industrial scale. The project and the characteristics of the innovative process are presented in this paper. It is shown that all output fractions from MSW as well as from biowaste are completely recyclable.
The SCHUBIO®-Process has been developed with a background of long-time experience from mechanical-biological waste management. The process is based on the WABIO-Process and related wet fermentation technologies.
For the first time fermentation of municipal solid waste has been implemented in 1989 in Vaasa, Finland on industrial scale with the WABIO-Process.
The company Deutsche Babcock Anlagen (DBA) took over the WABIO-Process and erected in Bottrop, Germany the first fermentation plant for biowaste. After DBA merged with the company Steinmüller in 1999, the DBA-WABIO-Process was abandoned.
Since then EcoEnergy has developed and brought to the market a washing process based on the concept for mechanical treatment from the DBA-WABIO-Process. The SCHUBIO®-Process, formerly called NMT-Process, has been taken over by the company SCHU AG Schaffhauser Umwelttechnik in 2008.
Startup for the first plant on industrial scale is planned for 2011 in Schaffhausen, Switzerland.
SCHUBIO® aktuelle Präsentationsfolien

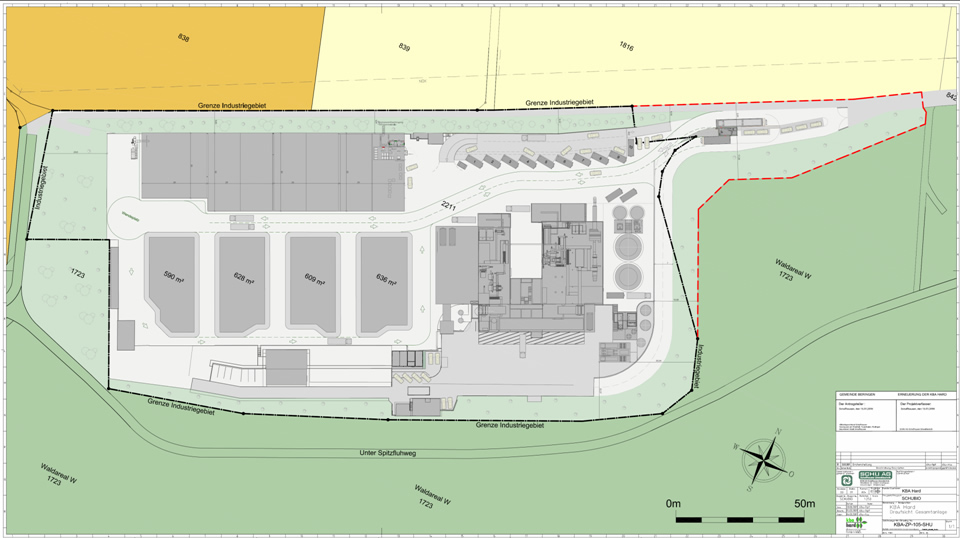

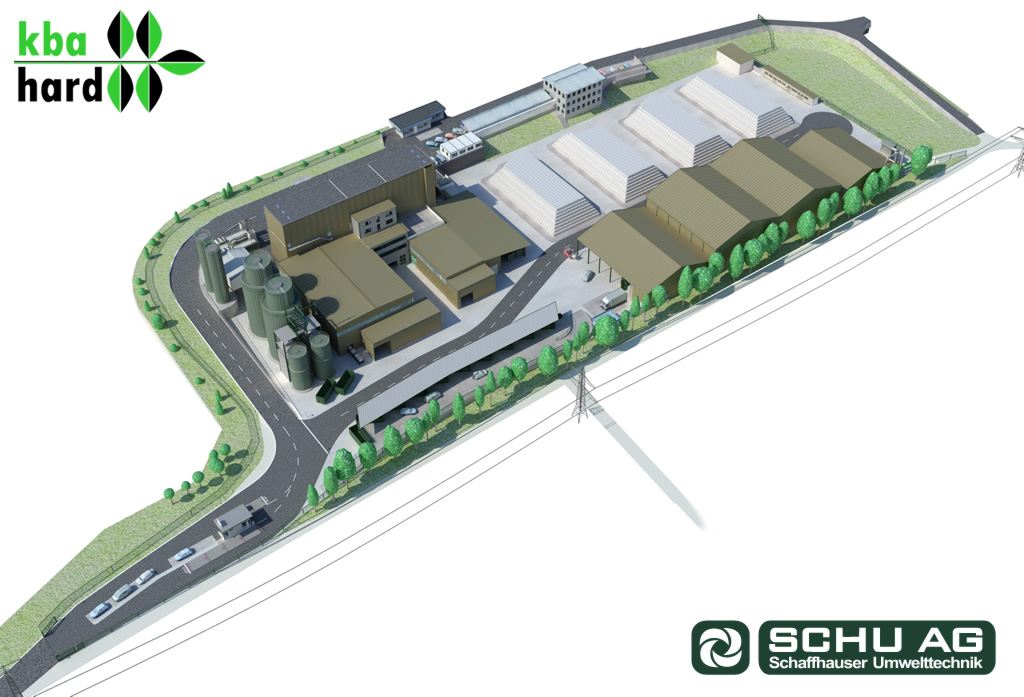

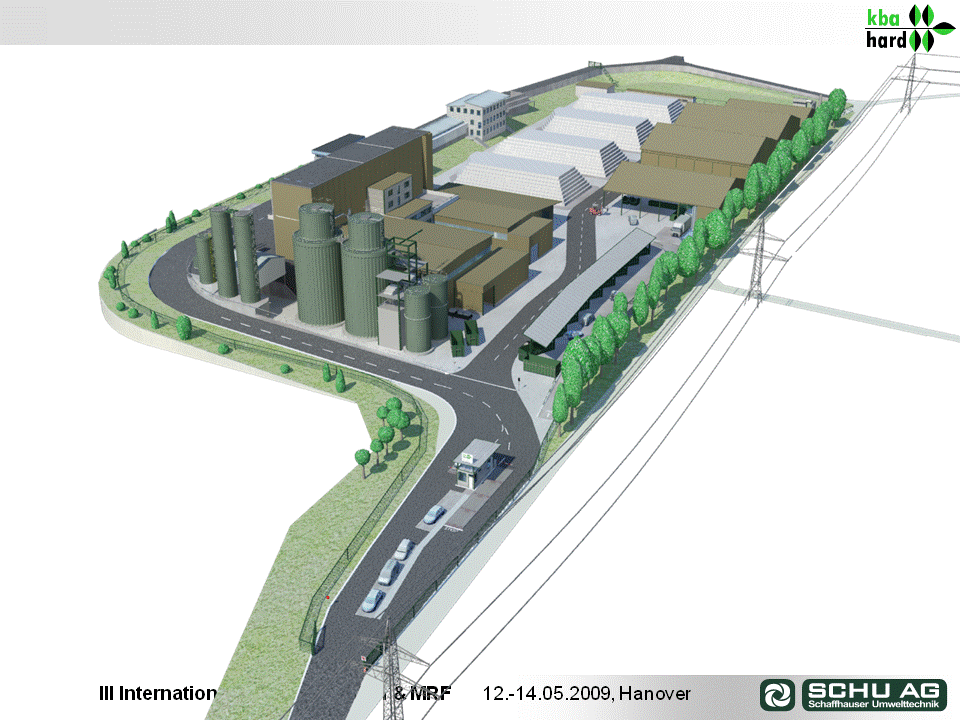

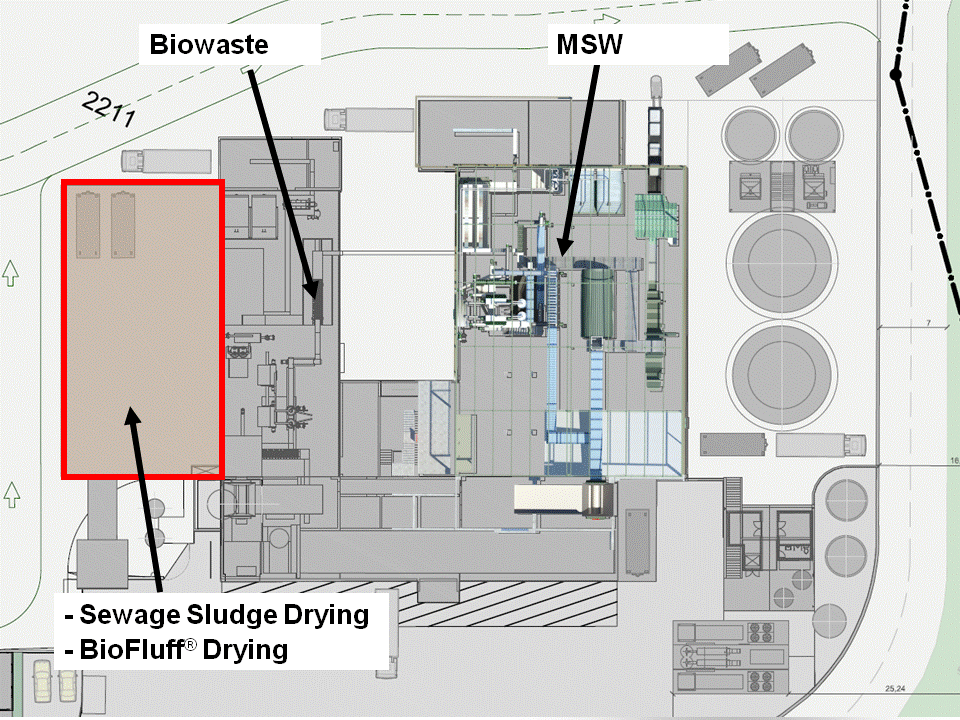

Umbau der KBA Hard (Beringen  )
 Veröffentlichungen
|
| Erneuerung der KBA Hard mit dem SCHUBIO®-Verfahren |
|
| Dipl.-Ing. Reinhard Schu; Dipl.-Biol. Kirsten Schu |
|
| In: Tagungsband 3. Internationale Tagung MBA und Sortieranlagen, 12.-14.05.2009, Hannover |
|
|
| Veredlung von Mineralstoffen aus Abfall – Darstellung anhand des NMT-Verfahrens |
|
| Dipl.-Biol. Kirsten Schu |
|
| Berliner Rohstoff- und Recyclingkonferenz – Aufbereitung und Verwertung mineralischer Stoffe und Abfälle, 05. und 06.11.2008, Berlin, TK Verlag, Neuruppin |
|
|
| Anaerobic Digestion of Waste: Problems with Contraries and innovative Solutions |
|
| Dipl.-Biol. Kirsten Schu |
|
| Venice 2008 – Second international Symposium on Energy from Biomass and Waste, 17.-20.10.2008, Venedig (Italien) |
|
|
| Sand im Getriebe der Vergärung? / Waste Fermentation and Sand - no Problem? |
|
| Dipl.-Biol. Kirsten Schu; Dipl.-Ing. Reinhard Schu |
|
| Codis 2008, 27.-29.02.2008, Solothurn (Schweiz) |
|
|
| Sand im Getriebe der Vergärung? |
|
| Dipl.-Biol. Kirsten Schu |
|
| Abfallkolloquium 2007 (SIDAF), 23.10. - 24.10.2007, Freiberg |
|
|
| Sand im Getriebe der Vergärung? |
|
| Dipl.-Biol. Kirsten Schu |
|
| Berliner Abfallwirtschafts- und Energiekonferenz – Ersatzbrennstoffe und Biomassen; 24.09.2007; Berlin |
|
| TK Verlag; Prof. Thomé-Kozmiensky, Prof. Beckmann, Dr. Versteyl |
|
|
| Sand im Getriebe der Vergärung? / Waste Fermentation and Sand - no Problem? |
|
| Dipl.-Biol. KirstenSchu; Dipl.-Ing. Reinhard Schu |
|
| 2. Internationale Tagung MBA 2007; 22.-24.05.2007; Hannover |
|
| |
|
|
| NMT Prozess – Verfahren zur nassmechanischen Trennung von Abfällen |
|
| Dipl.-Ing. Reinhard Schu |
|
|
| NMT Expertenforum, 07.09.2006, Walkenried |
|
|
|
| |
|
|
|
|
 Patente SCHUBIO
Verfahren und Vorrichtung zur nassmechanischen Behandlung eines Stoffgemisches, insbesondere von Abfall jeder Art
Schu, Reinhard: Offenlegungsschrift DE000010354627A1; Priorität: 22.11.2003
Schu, Reinhard: Internationale Anmeldung WO002005051547A1; Priorität : 22.11.2003
Schu, Reinhard: Europäische Patentschrift EP000001687093B1; Priorität: 22.11.2003
Schu, Reinhard: United States Patent Application Publication US020070108406A1; Priorität: 22.11.2003
Übersetzungen für die Länder:  Frankreich,  Großbritannien,  Italien,  Polen,  Niederlande,  Spanien
Verfahren und Vorrichtung zur Aufbereitung von Abfall
Schu, Reinhard (Deutsche Babcock Anlagen GmbH): Offenlegungsschrift DE000019745896A1, Priorität: 17.10.1997
Schu, Reinhard (Deutsche Babcock Anlagen GmbH): Europäische Patentanmeldung EP000000909586A1, Priorität: 17.10.1997
Verfahren und Vorrichtung zur Trennung von fossiler und nativer Organik aus organischen Stoffgemischen
Schu, Reinhard: AZ 10 2006 042 161.2, Anmeldung 2006
Schu, Reinhard: Offenlegungsschrift DE102006042161A1; Priorität: 06.09.2006
